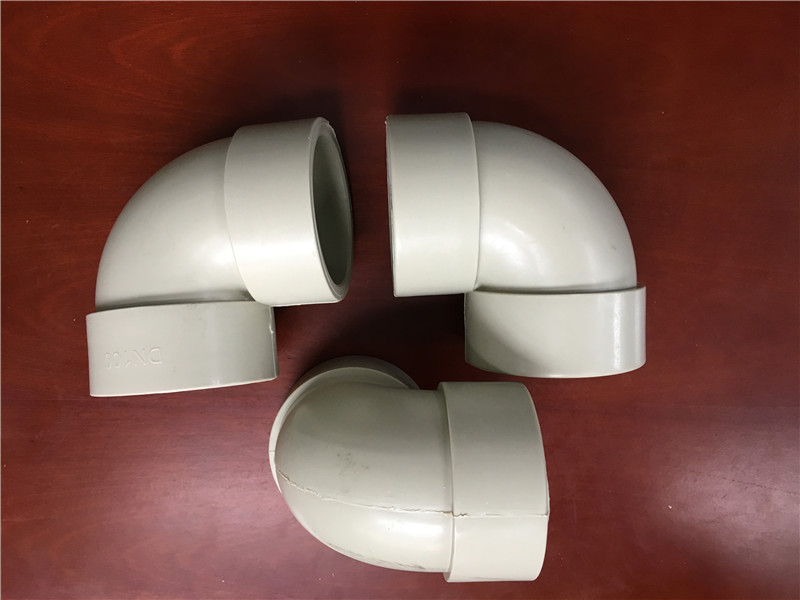

目前經常使用的管道主要有三大類。第一類是金屬管，如內搪塑料的熱鍍鑄鐵管、鋼管、不銹鋼管等。第二類是塑復金屬管，如塑復鋼管、鋁塑復合管等。第三類是塑料管，如PP—R(交聯聚丙烯高密度網狀工程塑料)。pph管件作為一種新型的水管材料，PPR管具有得天獨厚的優勢，它既可以用作冷水管，也可以用作熱水管，由于其無毒、質輕、耐壓、耐腐蝕，正在成為一種推廣的材料，PPR管不僅適用于冷水管道，也適用于熱水管道，甚至純凈飲用水管道。所以它的使用受到大關注接下來就讓我們了解pph管件使用注意事項。
1、pph管件較金屬管硬度低、剛性差，在搬運、施工中應加以保護，避免不適當外力造成機械損傷。在暗敷后要標出管道位置，以免二次裝修破壞管道。
2、pph管件5℃以下存在一定低溫脆性，冬季施工要當心，切管時要用鋒利刀具緩慢切割。對已安裝的管道不能重壓、敲擊，必要時對易受外力部位覆蓋保護物。
3、pph管件長期受紫外線照射易老化降解，安裝在戶外或陽光直射處必須包扎深色防護層。

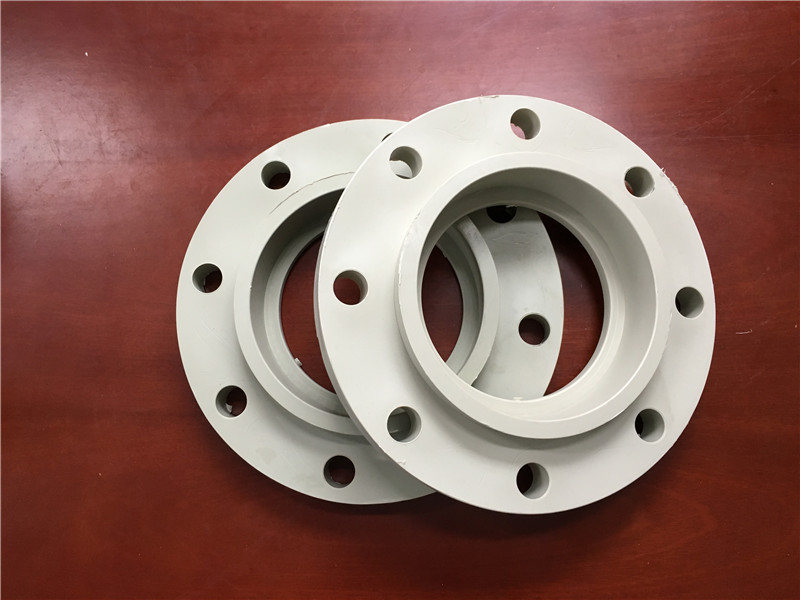

4、pph管件除了與金屬管或用水器連接使用帶螺紋嵌件或法蘭等機械連接方式外，其余均應采用熱熔連接，使管道一體化，無滲漏點。
5、pph管件的線膨脹系數較大(0.15mm/m℃)，在明裝或非直埋暗敷布管時必須采取防止管道膨脹變形的技術措施。
6、管道安裝后在封管(直埋)及覆蓋裝飾層(非直埋暗敷)前必須試壓。冷水管試壓壓力為系統工作壓力的1.5倍，但不得小于1MPa；熱水管試驗壓力為工作壓力的2倍，但不得小于1.5MPa。試壓時間與方法技術規程規定。
pph管件的特性
物理性能：純PPh是半透明的象牙白色，蠟狀；為無毒、無臭、無味的乳白色高結晶聚合物，密度為0.90-0.91g/cm3, 是通用塑料中輕的一種。成型收縮率:1.0-2.5% 對水特別穩定，24小時在水中的吸水率為0.01%，成型性好，但收縮率大，制造厚壁制品容易凹陷。制品表面光澤度好，容易著色。
力學性能：PPh的結晶度高，結構規整，具有良好的力學性能，其強度和硬度、彈性都比較好，但在室溫和低溫下沖擊強度較差，分子量增加的時候，沖擊強度也增大，但成型加工性能變差。PPh突出的性能是抗彎曲疲勞性。干摩擦系數與尼龍相似，在潤滑油下不如尼龍。
熱性能：聚丙烯的燃燒熱很高，很難制成阻燃級產品，PPh具有良好的耐熱性，熔點在164-170℃，制成的制品可在100℃以上溫度進行消毒滅菌；在不受外力的情況下150℃也不變形。但低溫時變脆,不耐磨,易老化.脆化溫度為–35℃。可在100度左右長期使用.PPh不適合0oC以下使用。
化學性能：PPh的化學穩定性很好，除了強氧化劑和非性溶劑能使PPh降解外，(例:濃硫酸、濃硝酸、發煙硫酸、發煙硝酸、鉻酸溶液、鹵素、苯、四氯化碳、氯仿)，PPh對化學侵蝕有很強的抵抗力。濃度較低的溶液則對PPh無害。但低分子量的脂肪烴、汽油、二甲苯、氯化烴等能使PPh軟化和溶脹。共聚物溶脹程度比均聚物高。PPh從這類溶劑中取出后，其尺寸又會恢復原狀。由于PPh表面惰性大，如果不采用火焰處理或類似技術，很難在PPh上進行印刷、涂漆及粘合
